儀表外形

面板尺寸

開孔尺寸

橫式

160×80×94

152×76

豎式

80×160×94

76×152

顯示范圍

-1999～9999，小數點位置可設置。

測量及變送輸出準確度

±0.2%FS±1字；±0.1%FS±1字（需特殊訂制）。

輸入信號

熱 電 偶: K、E、S、B、J、T、R、N；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。

熱 電 阻：Pt100、Cu100、Cu50、BA2、BA1；引線電阻補償范圍≤50Ω。

直流電壓：0～20mV、0～75mV、0～200mV、0～5V、1～5V；0～10V（訂貨時需指定，與其他信號不兼容）。

直流電流：0～10mA、4～20mA 。

線性電阻：0～400Ω（遠傳壓力表）。

最大16通道點數可選（可屏蔽2～16通道中的任一個通道）；各通道可以設置（通過軟件和硬件跳線相結合的方式完成）輸入信號類型；可分別設置量程范圍和小數點位數。

模擬輸入阻抗

電流信號Ri=100Ω；

電壓信號Ri=500KΩ。

模擬輸出

電流信號：4～20mA輸出時Ro≤550Ω；0～10mA輸出時Ro≤1.1KΩ。

電壓信號：要求外接儀表的輸入阻抗Ri≥250KΩ，否則不保證連接外部儀表后的輸出準確度及線性度。

可以選擇各通道測量值的平均值、最大值或最小值變送輸出方式；

也可以指定任一通道進行變送輸出；但所有輸出方式的變送范圍必須相同。

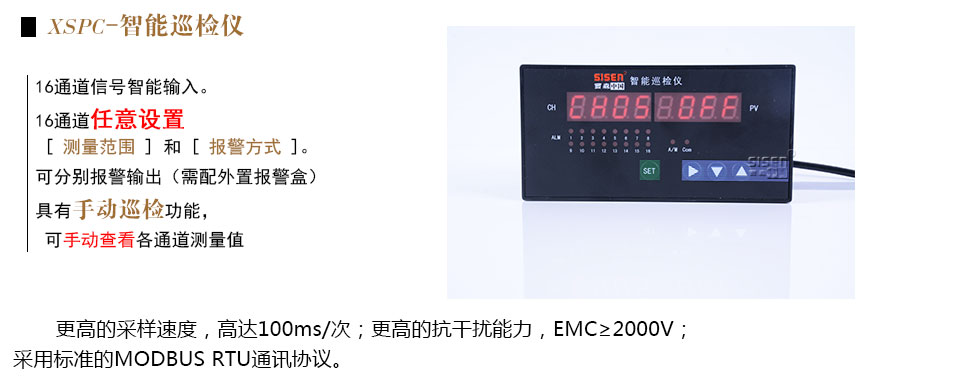

巡檢方式

手動和自動兩種巡檢方式，也可定點顯示，可通過按鍵切換選擇。手動巡檢時可通過按鍵查看各通道測量值，2分鐘無按鍵操作返回到自動狀態；自動巡檢時根據設定的時間間隔顯示各通道測量值，間隔時間可設置。

報警方式

多種報警方式可以供用戶選擇

a、各通道統一設置報警值、共用繼電器輸出；

b、各通道分別設置報警值、共用繼電器輸出；

c、各通道分別設置報警值、獨立繼電器輸出（本方式需另配報警控制盒）；

d、各通道獨立雙色指示燈報警，紅色亮表示上限報警，綠色亮表示下限報警；

通訊方式

RS232或RS485方式可選，采用MODBUS標準通訊協議，通用性強，可靠性高

使用環境

環境溫度：-10～55℃，環境濕度：10～90%RH

耐壓強度

輸入/輸出/電源/通訊 ≥1000V.AC 1分鐘。

絕緣阻抗

輸入/輸出/電源/通訊 ≥100MΩ

電 源

開關電源：交流：85～265V，頻率： 50Hz±2Hz；（推薦使用）

線性電源：交流：220V±10V，頻率： 50Hz±2Hz；（變壓器電源，不推薦使用）

直流電源：DC 24V （適用范圍16V-28V）

功 耗

<4W
