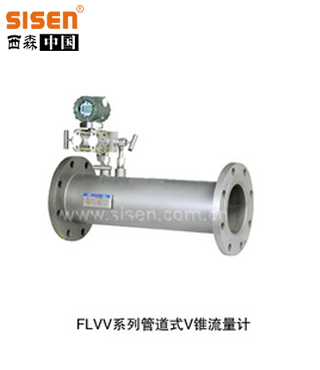

FLVV系列 V錐流量計

?
FLVV系列para1
?para120
FLVV系列V錐流量計是一種極具優勢的新型差壓式流量?jī)x表。從80年代誕生伊始，就以其他常規差壓儀表無法相比的諸多優點，迅速在流量測量領域得到了廣泛的應用和好評。其原理與其他差壓式流量計一樣，是經典的密閉管道中能量守恒原理和流動連續性原理，并具有自整流、自清洗、自保護功能；直管段要求極短，無積污、堵塞，可保持長期穩定性；錐體后端高頻低幅的小噪音使測量下限相對很低，從而使量程比達15：1；其永久壓損只及孔板的1/3，和文丘里管相似。因此，V錐流量計可廣泛應用于石油、化工、電力、供熱、醫藥、環境保護以及食品加工等經濟各領域。para3

FLVV系列V錐流量計是一種極具優勢的新型差壓式流量?jī)x表。從80年代誕生伊始，就以其他常規差壓儀表無法相比的諸多優點，迅速在流量測量領域得到了廣泛的應用和好評。其原理與其他差壓式流量計一樣，是經典的密閉管道中能量守恒原理和流動連續性原理，并具有自整流、自清洗、自保護功能；直管段要求極短，無積污、堵塞，可保持長期穩定性；錐體后端高頻低幅的小噪音使測量下限相對很低，從而使量程比達15：1；其永久壓損只及孔板的1/3，和文丘里管相似。因此，V錐流量計可廣泛應用于石油、化工、電力、供熱、醫藥、環境保護以及食品加工等經濟各領域。

---------------------------------------------------------------------------------------------------------------------

V錐流量計是一種通過節流取差壓以反映流量大小的節流裝置。節流件為一個懸掛在管道中央的錐形體，高壓P1取自錐體前流體未擾動（即未形成節流，流體未加速）的管壁；低壓P2取自后錐體中央，并通過引壓管引至管外，其差壓△P的平方根與流量成正比。計算與孔板、噴嘴等類似。 V錐差壓式流量計的關鍵部件即節流件為獨特的V形圓錐體，懸掛在管線中心的V形錐體具有獨特的"整流"功能。流體在節流元件的作用下，流場將經過"非穩定流→穩定流→恒（常）流"的變化過程，在節流元件的上游部分達到差壓式流量計測量原理所需要的理想前提條件，從而本質上保證了測量的精度。

	左圖中： 1、法蘭 2、高壓取壓口 3、低壓取壓口 4、管道 5、V形錐體
圖1 內錐傳感器結構圖

流量方程式-------------------------------------------------------------------------------------------------------------------------

	式中： Q—流量 g—重力加速度 D—管道內徑 d—錐體外徑 β—直徑比，無量綱 C—流出系數


-----------------------------------------------------------------------------------

◆ 流量計的自清潔功能，可測臟污和易結垢流體
◆ 對流體有整流功能，因此無苛刻的直管段要求（前1~3D后0~1D）
◆ 耐磨損，因此能保持長期穩定的工作
◆ 相對壓損小，能耗低，符合當前國家的節能減排政策
◆ 純機械體（不含任何電子部件），因此耐高溫，高壓，耐腐蝕，不怕振動
◆ 精度高，重復性好
◆ 適合濕氣的測量

-------------------------------------------------------------------------

◆ 氣體：高爐煤氣，焦?fàn)t煤氣，發生爐煤氣，轉爐煤氣，城市煤氣；天然氣，油井伴生天然氣；空氣，氮?dú)?，氧氣，氫氣，氬氣等各類氣體，含濕5%的濕氣體，臟污氣體，煙道氣
◆ 蒸汽：過熱蒸汽，飽和蒸汽
◆ 液體：水，污水，脫鹽水，各種水溶液，油類，其它化工液體

------------------------------------------------------------------------------------

1、FLPH-HJ系列直接焊接式平衡流量計（鉆孔取壓）

連接：直接焊接到管道介質：輸油管，輸氣管、熱力管網、高壓等場合取壓：螺紋（1/2NPT）焊接準確度：±0.5%、±1.0% 管道：DN40~1500mm 重復性：±0.1% 壓力：0-42MPa 量程比：10：1 溫度：-80~800度雷諾數：500~10000000 材質：各種材質 前后直管段：前3~5D，后1~2D

-----------------------------------------------------------------------------------------------------------------------------------------

2、FLPH-FA系列法蘭連接型平衡流量計（法蘭取壓）

連接：平焊或?qū)阜ㄌm （法蘭執行標準：JB/T8Z/HG20592）適用介質：粘稠液體，臟污氣體取壓：法蘭準確度：±0.5%、±1.0% 管道：DN40~1500mm 重復性：±0.1% 壓力：0-42MPa 量程比：10：1 溫度：-80~800度雷諾數：500~10000000 材質：各種材質 前后直管段：前3~5D，后1~2D

-----------------------------------------------------------------------------------------------------------------------------------------

3、FLPH-FB系列法蘭連接型平衡流量計（焊接取壓）

連接：平焊或?qū)阜ㄌm （法蘭執行標準：JB/T8Z/HG20592）適用介質：粘稠液體，臟污氣體取壓：螺紋（1/2NPT）焊接準確度：±0.5%、±1.0% 管道：DN40~1500mm 重復性：±0.1% 壓力：0-42MPa 量程比：10：1 溫度：-80~800度雷諾數：500~10000000 材質：各種材質 前后直管段：前3~5D，后1~2D

-----------------------------------------------------------------------------------------------------------------------------------------

4、FLPH-DJ系列對夾式平衡流量計（鉆孔取壓）

連接：法蘭端面對夾（法蘭執行標準：JB/T8Z/HG20592）適用介質：氣體、液體、蒸汽（小直徑高流速介質）取壓：螺紋（1/2NPT）焊接準確度：±0.5%、±1.0% 管道：DN40~150mm 重復性：±0.1% 壓力：0-42MPa 量程比：10：1 溫度：-80~800度雷諾數：500~10000000 材質：各種材質 前后直管段：前3~5D，后1~2D
