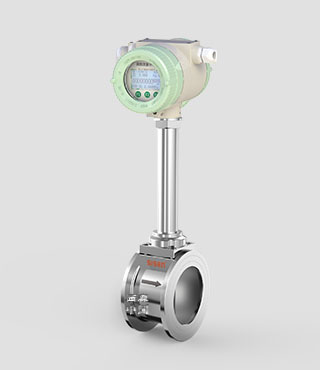

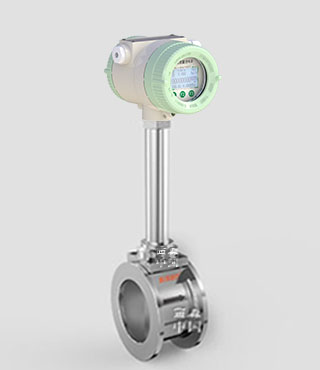

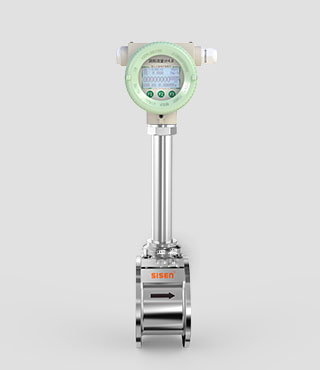

FLVJ系列寬量程渦街流量計

FLVJ系列寬量程渦街流量計
量程比：1：10、1：15、1：25、1：30
采用原裝進口阿波羅電路，
渦街轉換器采用了目前國際上最先進的FFT頻譜分析數字信號處理技術，
對渦街流量信號進行分析和處理，
進一步提高在小信號低量程區準確檢測漩渦信號的能力，
從而使得渦街流量計在低流量區也有超強的管定性和可靠性，實現寬量程測量。
FLVJ系列para1
FLVJ系列寬量程渦街流量計
量程比：1：10、1：15、1：25、1：30
采用原裝進口阿波羅電路，
渦街轉換器采用了目前國際上最先進的FFT頻譜分析數字信號處理技術，
對渦街流量信號進行分析和處理，
進一步提高在小信號低量程區準確檢測漩渦信號的能力，
從而使得渦街流量計在低流量區也有超強的管定性和可靠性，實現寬量程測量。
para120

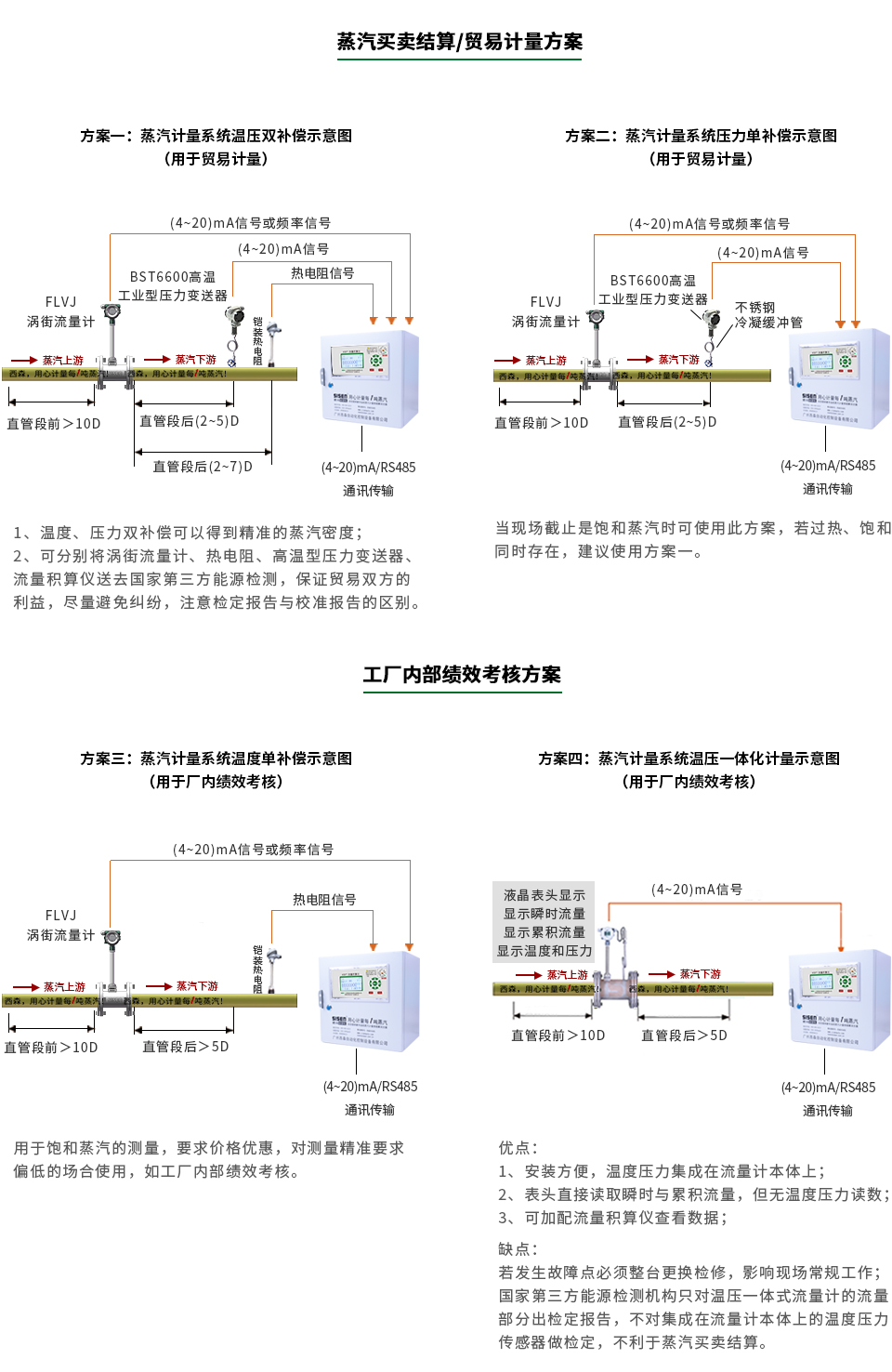

為什么應用寬量程渦街流量計進行蒸汽計量？在任何應用蒸汽計量現場存在以下主要原因：
1、貿易結算：用于貿易結算的流量計量；
2、計量監測：為管理提供必要信息，保障工廠運行效率達到最優，使生產的產品保持在較合理的成本內；
3、成本控制：它們能夠直接計量原料或能源（例如蒸汽、壓縮空氣）等；
4、流量控制：根據制程式需要，精確控制蒸汽流量。
para3

為什么應用寬量程渦街流量計進行蒸汽計量？在任何應用蒸汽計量現場存在以下主要原因：
1、貿易結算：用于貿易結算的流量計量；
2、計量監測：為管理提供必要信息，保障工廠運行效率達到最優，使生產的產品保持在較合理的成本內；
3、成本控制：它們能夠直接計量原料或能源（例如蒸汽、壓縮空氣）等；
4、流量控制：根據制程式需要，精確控制蒸汽流量。

圖片關鍵詞

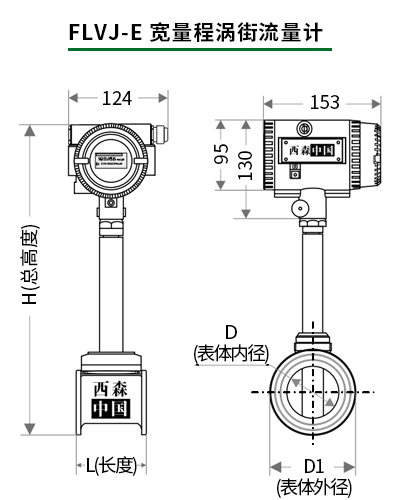

公稱通徑（DN）	L （長度）	H （總高度）	D （表體內徑）	D1 (表體外徑)
15	64	413	15	45
20	64	418	20	54
25	66	424	25	66
32	66	430	32	66
40	80	425	40	77
50	74	468	50	98
65	74	484	65	115
80	70	494	80	124
100	80	518	100	148
125	78	539	125	165
150	80	554	150	185
200	98	610	200	240
250	114	674	250	298
300	130	738	300	348
350	160	800	350	390
400	200	866	400	440

圖片關鍵詞

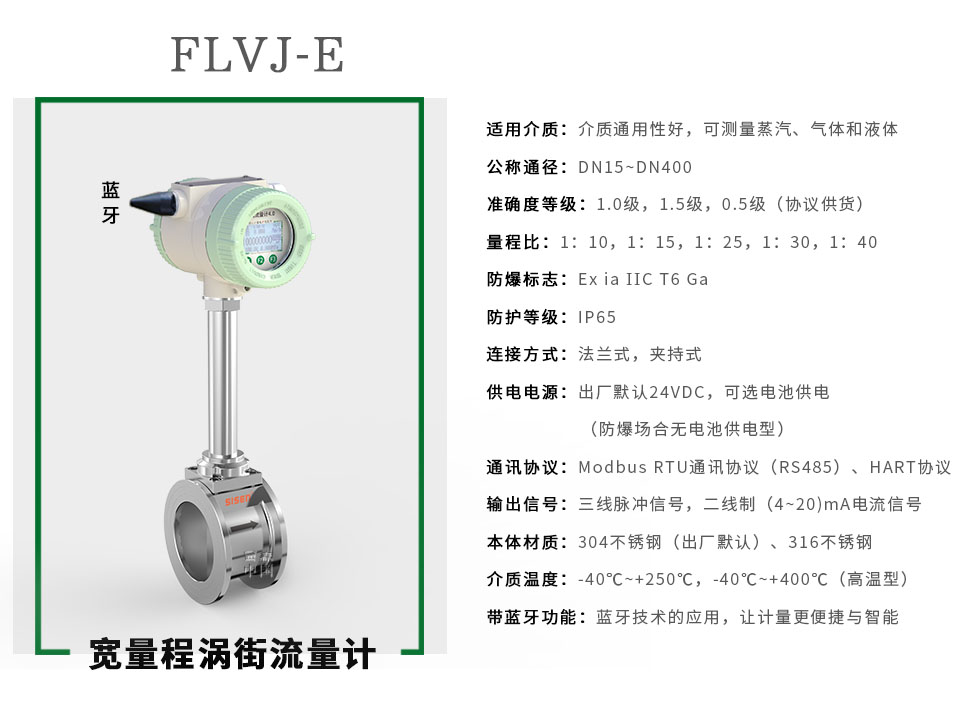

測量介質	過熱/飽和蒸汽、液體和氣體

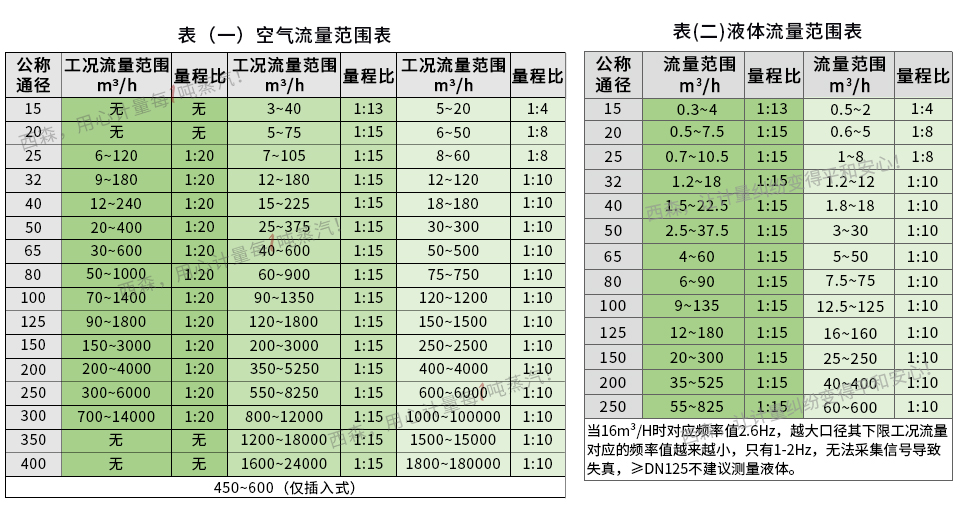

測量范圍	詳情見E系列流量范圍表
公稱通徑	對夾式/法蘭式：DN15~DN400
介質溫度（℃）	(-40~+250)℃、(-40~+350)℃、(-40~+400)℃
環境溫度（℃）	（-20~+70）℃；大氣壓力：86kPa～106kPa
公稱壓力	液體1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa、25MPa；氣體及蒸汽1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa
準確度等級	1.0級、1.5級
流速范圍（m/s）	液體：(0.15~7)m/s，氣體：(1.5~60)m/s，蒸汽：(2～70)m/s
輸出信號	三線制電壓脈沖：高電平≥5V低電平<1V 標準電流信號：與流量成比例的（4~20）mA標準電流信號，當?shù)仫@示流量，累積流量，同時輸出流量成比例的（4~20）mA標準電流信號和脈沖頻率信號 通訊方式：Modbus RTU通訊協議（RS485）
供電電源	三線制電壓脈沖：DC12V、DC24V 標準電流輸出，當?shù)仫@示：DC24V 電池供電（鋰電池）：3.6V
防護等級	IP65
防爆等級	本安型Ex ia ⅡC T6 Ga
顯示	LCD顯示瞬時流量、累積流量、渦街頻率、溫度壓力（溫壓一體）
電纜接口	M20×1.5（內螺紋，推薦使用）；½＂NPT（內螺紋）
安裝形式	一體式安裝；分體式安裝（測量管和指示器之間通過10芯專用屏蔽電纜連接）
