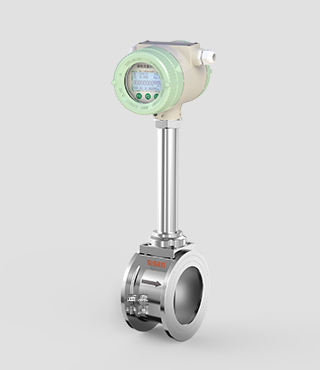

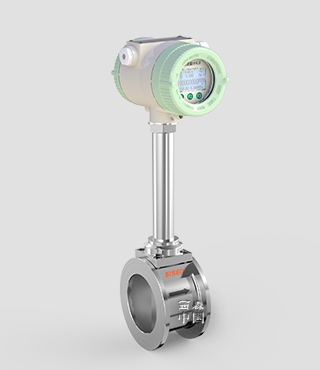

FLVJ系列高溫型渦街流量計

FLVJ系列高溫型渦街流量計

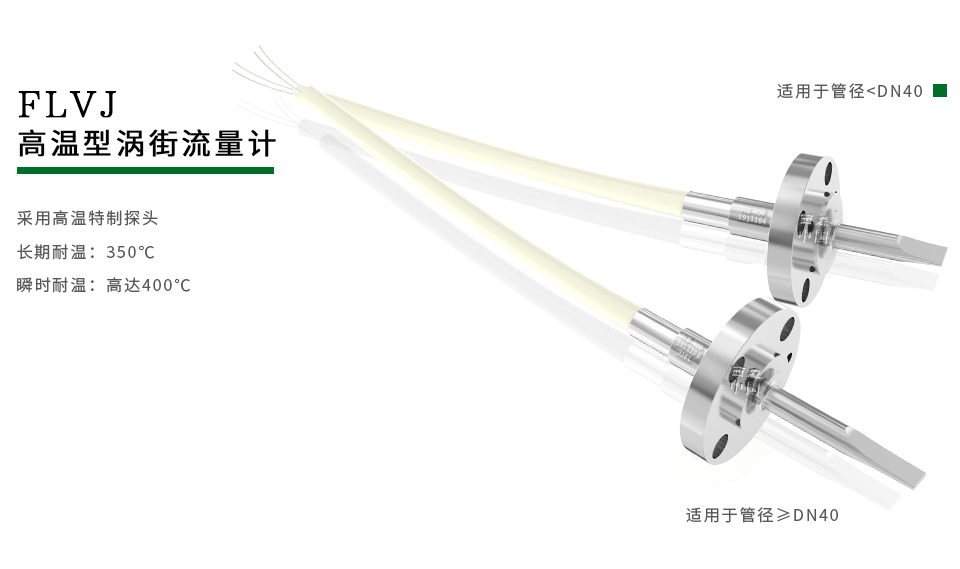

采用高溫特制探頭
長期耐溫350℃不會損壞探頭
瞬時高溫可達400℃ 輸出高穩定性
振動干擾抑制性能卓越
FLVJ系列para1
FLVJ系列高溫型渦街流量計
采用高溫特制探頭
長期耐溫350℃不會損壞探頭
瞬時高溫可達400℃ 輸出高穩定性
振動干擾抑制性能卓越
para120
作為專注于產品本身的制造者，我們重新定義了屬于西森的高溫型渦街流量計，高溫型傳感器分為：
1、一般情況下我們所指的高溫是250℃~300℃，壓力可達3MPa（已被我們很好地解決并成熟運用）;
2、當溫度高達300℃~400℃以下，壓力到達4MPa以下（已被研發成功生產，可定制生產）;
3、汽機蒸汽出口處溫度高達400℃，壓力高達20MPa以下（此項屬于技術難題，仍待攻關解決）。
高溫型渦街流量計對于很多廠家而言是不可逾越的難題，但是，我們投入大量的人力物力去研發生產，我們失敗過200多次之后，在華南國家計量測試中心、廣東省計量科學研究院、江蘇計量科學研究院、北京計量科學研究院等的大力扶持之下，我們終于突破了，250℃~300℃的高溫型傳感器被成熟地運用了，并得到了國家計量單位的認可。 para3

作為專注于產品本身的制造者，我們重新定義了屬于西森的高溫型渦街流量計，高溫型傳感器分為：
1、一般情況下我們所指的高溫是250℃~300℃，壓力可達3MPa（已被我們很好地解決并成熟運用）;
2、當溫度高達300℃~400℃以下，壓力到達4MPa以下（已被研發成功生產，可定制生產）;
3、汽機蒸汽出口處溫度高達400℃，壓力高達20MPa以下（此項屬于技術難題，仍待攻關解決）。
高溫型渦街流量計對于很多廠家而言是不可逾越的難題，但是，我們投入大量的人力物力去研發生產，我們失敗過200多次之后，在華南國家計量測試中心、廣東省計量科學研究院、江蘇計量科學研究院、北京計量科學研究院等的大力扶持之下，我們終于突破了，250℃~300℃的高溫型傳感器被成熟地運用了，并得到了國家計量單位的認可。

圖片關鍵詞

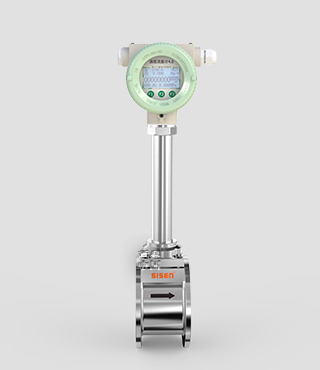

高溫型渦街流量計

圖片關鍵詞

1、適用于鍋爐蒸汽、高溫氣體等介質的測量；

2、耐溫高達400℃（瞬時高溫）；

3、采用高溫特制探頭，長期耐溫350℃不會損壞探頭，穩定性好；

4、具有非常獨特的介質通用性，可用于絕大多數蒸汽、氣體和液體的流量計量和控制；

5、結構簡單，無孔洞縫隙設計，無磨損、耐臟污，無運動部件，故障率低，具有很高的穩定性和可靠性；

6、渦街流量計使用最新的信號處理技術，整個系統分析測得的信號，然后消除外部干擾和介質擾動，因此即使在惡劣的過程狀態下仍能實現穩定的測量；

7、渦街流量計的壓電元件是鑲嵌在探頭體內，不接觸介質，內部無填充料，壓力損失小，使用壽命長；

8、渦街流量計原始形成信號，其輸出頻率與流量為線性關系，不存在零點漂移問題；

9、采用先進的數字信號處理技術，下限低，抗振性能優異。

西森高溫型渦街流量計-工廠

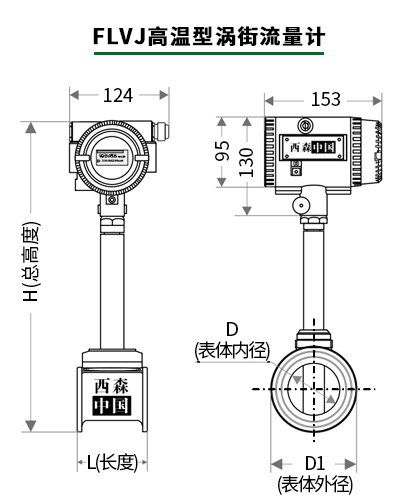

公稱通徑（DN）	L （長度）	H （總高度）	D （表體內徑）	D1 (表體外徑)
15	64	413	15	45
20	64	418	20	54
25	66	424	25	66
32	66	430	32	66
40	80	425	40	77
50	74	468	50	98
65	74	484	65	115
80	70	494	80	124
100	80	518	100	148
125	78	539	125	165
150	80	554	150	185
200	98	610	200	240
250	114	674	250	298
300	130	738	300	348
350	160	800	350	390
400	200	866	400	440

圖片關鍵詞

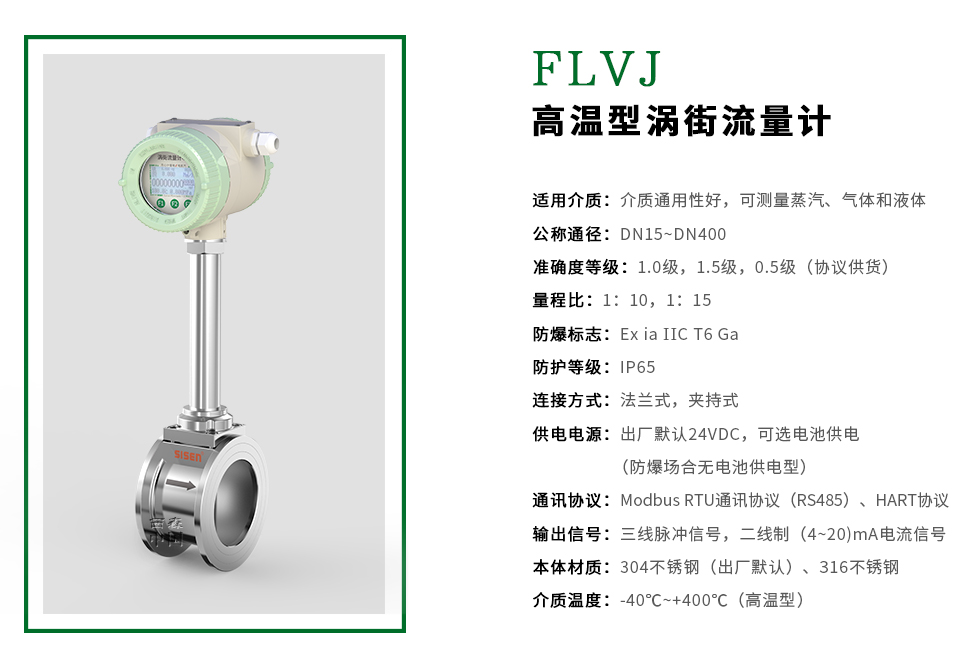

測量介質	過熱/飽和蒸汽、液體和氣體

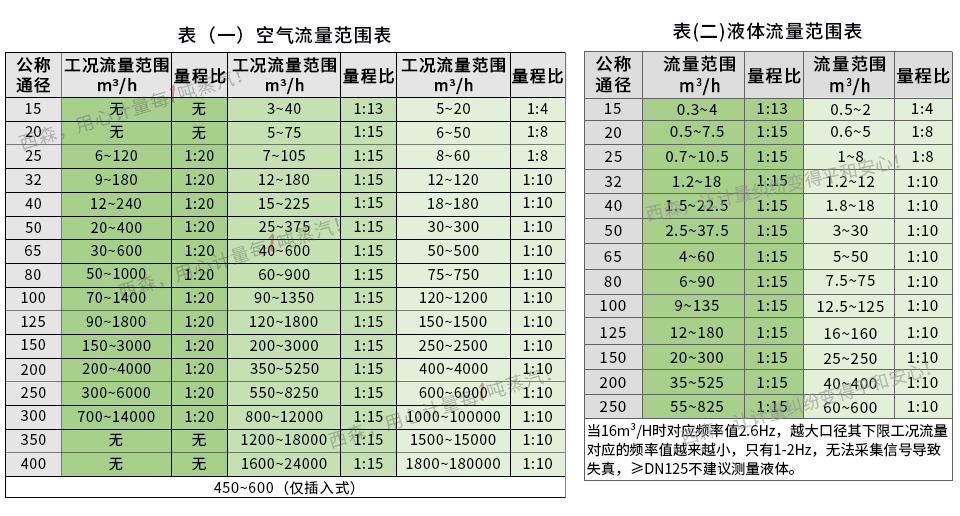

測量范圍	詳情見E系列流量范圍表
公稱通徑	對夾式/法蘭式：DN15~DN400
介質溫度（℃）	(-40~+250)℃、(-40~+350)℃、(-40~+400)℃
環境溫度（℃）	（-20~+70）℃；大氣壓力：86kPa～106kPa
公稱壓力	液體1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa、25MPa；氣體及蒸汽1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa
準確度等級	1.0級、1.5級
流速范圍（m/s）	液體：(0.15~7)m/s，氣體：(1.5~60)m/s，蒸汽：(2～70)m/s
輸出信號	三線制電壓脈沖：高電平≥5V低電平<1V 標準電流信號：與流量成比例的（4~20）mA標準電流信號，當?shù)仫@示流量，累積流量，同時輸出流量成比例的（4~20）mA標準電流信號和脈沖頻率信號通訊方式：Modbus RTU通訊協議（RS485）
供電電源	三線制電壓脈沖：DC12V、DC24V 標準電流輸出，當?shù)仫@示：DC24V 電池供電（鋰電池）：3.6V
防護等級	IP65
防爆等級	本安型Ex ia ⅡC T6 Ga
顯示	LCD顯示瞬時流量、累積流量、渦街頻率、溫度壓力（溫壓一體）
電纜接口	M20×1.5（內螺紋，推薦使用）；½＂NPT（內螺紋）
安裝形式	一體式安裝；分體式安裝（測量管和指示器之間通過10芯專用屏蔽電纜連接）
